Pianta e sezione di scala a due rampe
Tavola 13
CLASSE PRIMA
SVOLGIMENTO
L'insegnante introduce la classe alle basi della progettazione spiegando come si progetta una scala.

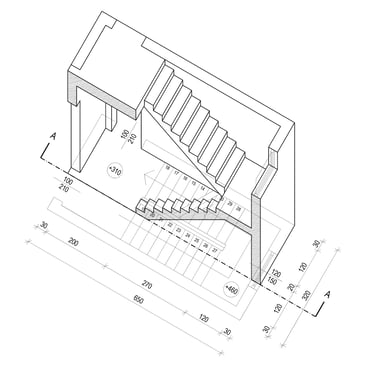

Successivamente viene chiarito il concetto di rappresentazione in pianta e di sezione verticale; vengono date informazioni sulla quotatura lineare e altimetrica, quindi viene richiesto di rappresentare in scala 1:50 la scala a due rampe qui raffigurata.
OBIETTIVI
Capire che dietro al disegno c'è un progetto; disegnare pianta e sezione; comprendere le relazioni tra pianta e sezione; apprendere l'importanza dei segni grafici convenzionali; imparare a rappresentare porte e finestre; imparare a quotare un elaborato.
