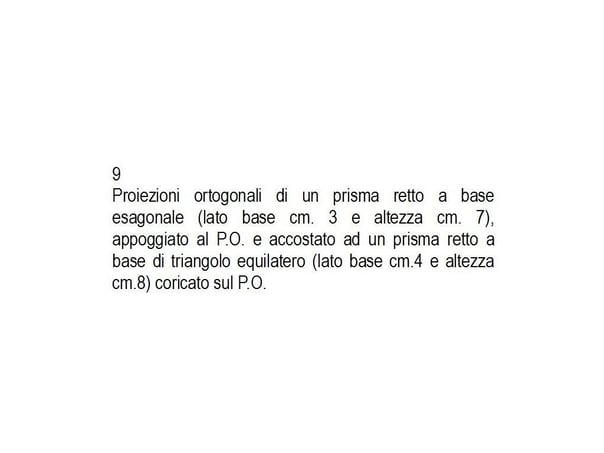

Proiezione ortogonale di solidi accostati
Tavola 9
CLASSE PRIMA
SVOLGIMENTO
Dopo la spiegazione sulla teoria delle proiezioni ortogonali viene dettato il testo che lo studente dovrà svolgere in brutta copia nel quaderno degli appunti e successivamente in bella copia su foglio da disegno.
OBIETTIVI
Dimostrare di aver compreso le regole dalle proiezioni ortogonali almeno per volumi molto semplici; riconoscere spigoli in vista e spigoli nascosti; capire la relazione tra le viste P.O., P.V. e P.L.
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=604,fit=crop/A3QaJDW6yOHlL2nM/kk1-09a-Yg25bZvrnnFn2jrO.jpg)

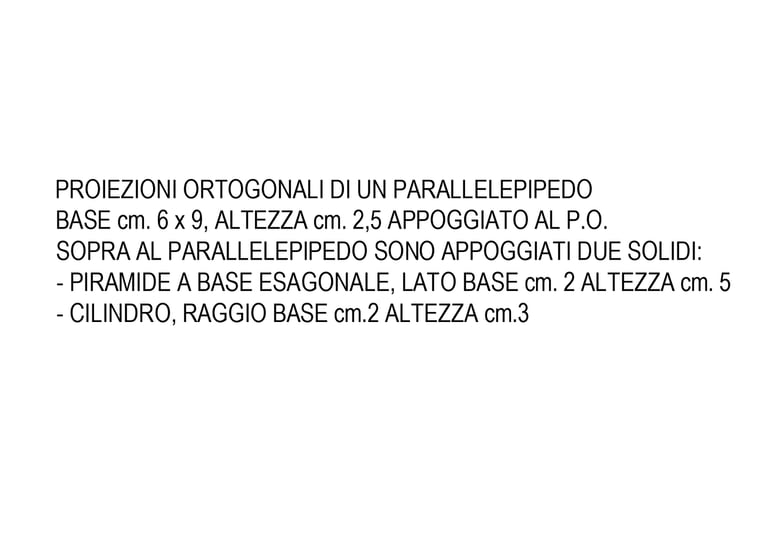

![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=604,fit=crop/A3QaJDW6yOHlL2nM/kk1-09b-AzGD9JLZQvTx2pr0.jpg)
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=604,fit=crop/A3QaJDW6yOHlL2nM/kk1-09a-Yg25bZvrnnFn2jrO.jpg)
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=604,fit=crop/A3QaJDW6yOHlL2nM/kk1-09b-AzGD9JLZQvTx2pr0.jpg)
