Raccordo autostradale
Tavola 7
CLASSE PRIMA
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=812,h=574,fit=crop/A3QaJDW6yOHlL2nM/2-07-svincolo_page-0001-Yle5ja4Bn2uEPWg7.jpg)
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=328,h=278,fit=crop/A3QaJDW6yOHlL2nM/2-07-svincolo_page-0001-Yle5ja4Bn2uEPWg7.jpg)
SVOLGIMENTO

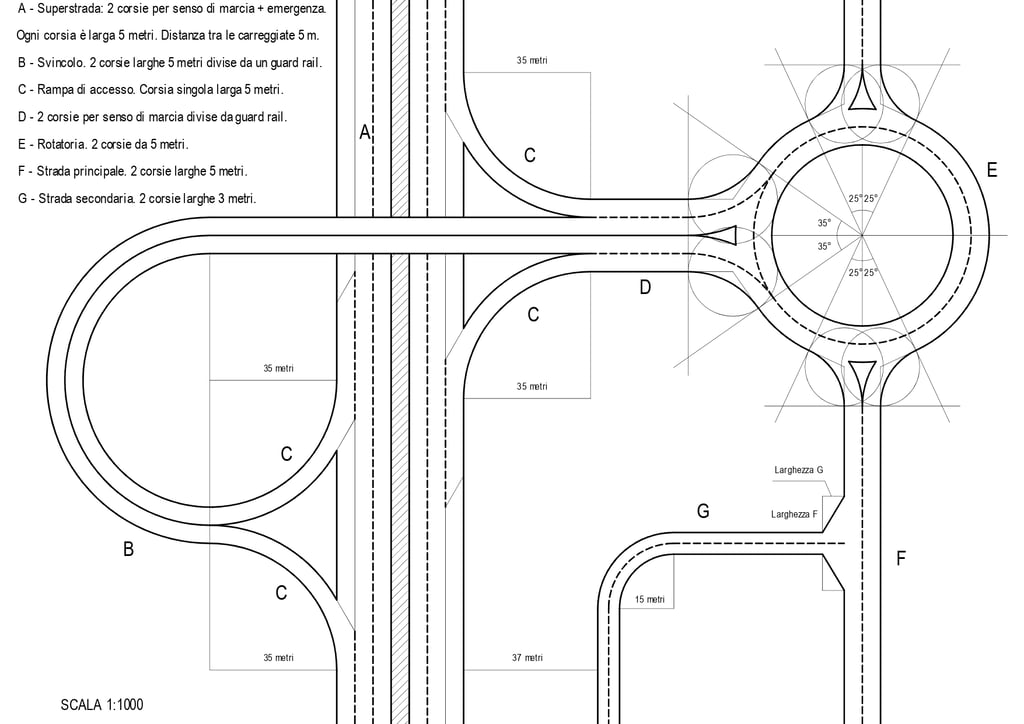

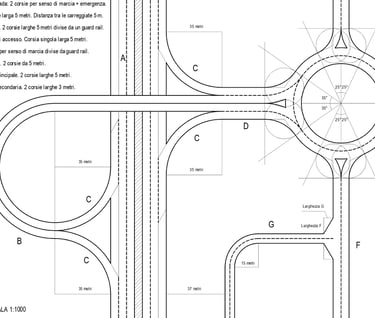

Viene fornita questa immagine dalle quali lo studente potrà desumere le informazioni utili ad identificare la posizione dei centri di curvatura.
Lo studente procederà in autonomia a rappresentare lo svincolo in scala 1:1000.
OBIETTIVI
Saper individuare i centri degli archi di circonferenza richiesti; saper misurare angoli con il goniometro; curare la precisione dei raccordi tra linee curve; valutare gli errori indotti dalla scala di rappresentazione.
