Solidi articolati
Tavola 10
CLASSE PRIMA
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=1224,h=865,fit=crop/A3QaJDW6yOHlL2nM/volumi-per-po-1-10-m5Klw151DRC7lpPG.jpg)
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=328,h=278,fit=crop/A3QaJDW6yOHlL2nM/volumi-per-po-1-10-m5Klw151DRC7lpPG.jpg)
SVOLGIMENTO

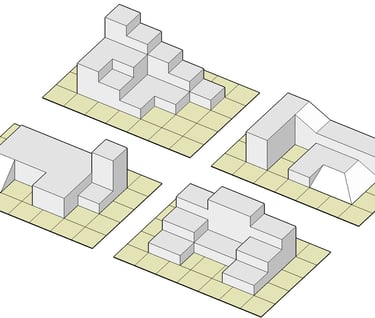

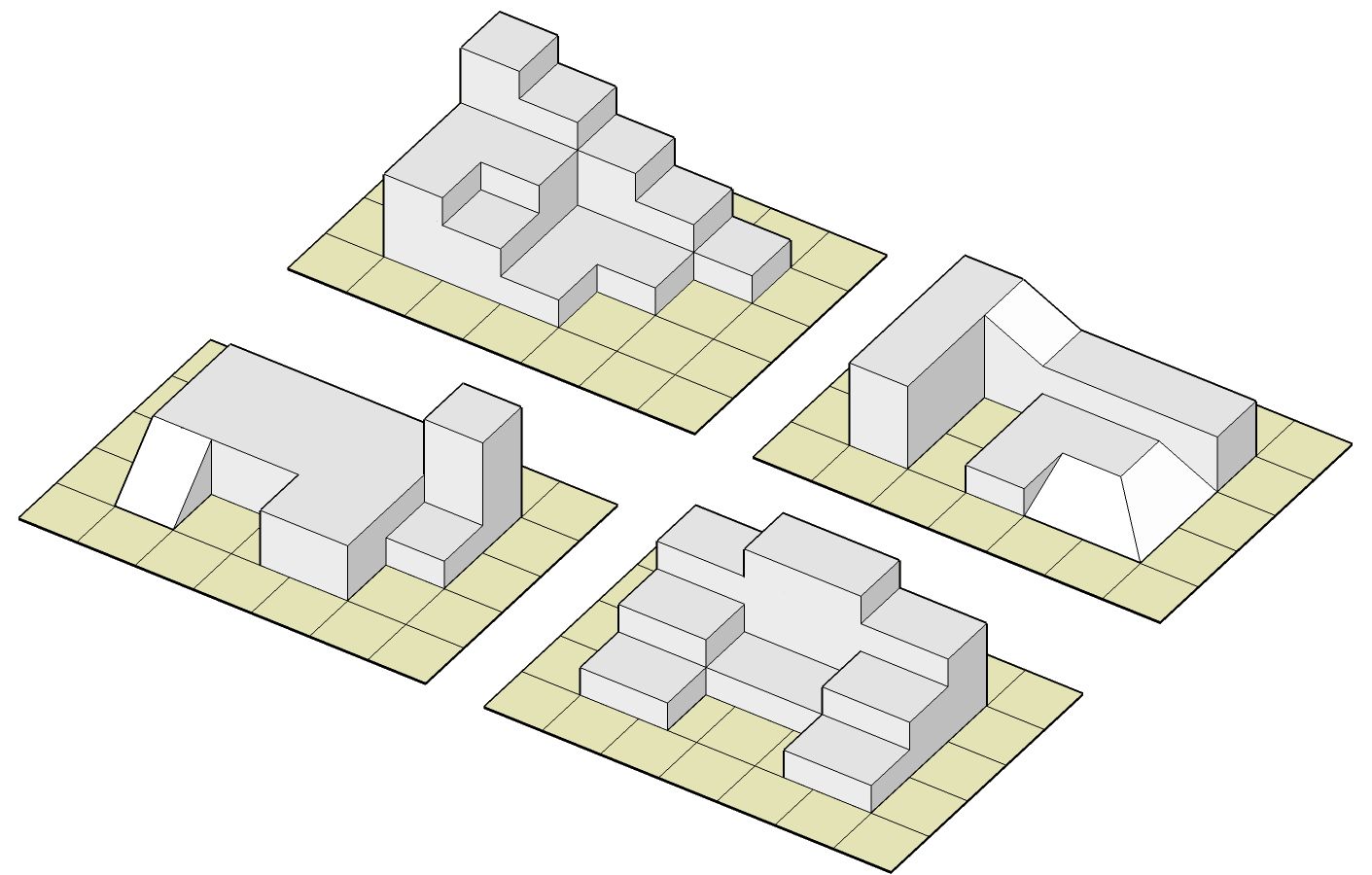

Viene fornita questa immagine assonometrica dalla quale lo studente dovrà desumere le misure dei solidi rappresentati (un quadrato di base = 1x1 cm.)
Successivamente lo studente svolgerà le proiezioni ortogonali di tutte e quattro le figure geometriche proposte.
OBIETTIVI
Saper desumere misure per comparazione; saper identificare e rappresentare in proiezione ortogonale volumi mediamente articolati; saper distinguere tra spigoli in vista e spigoli nascosti.
