Solidi compenetrati
Tavola 19 - 20
CLASSE PRIMA

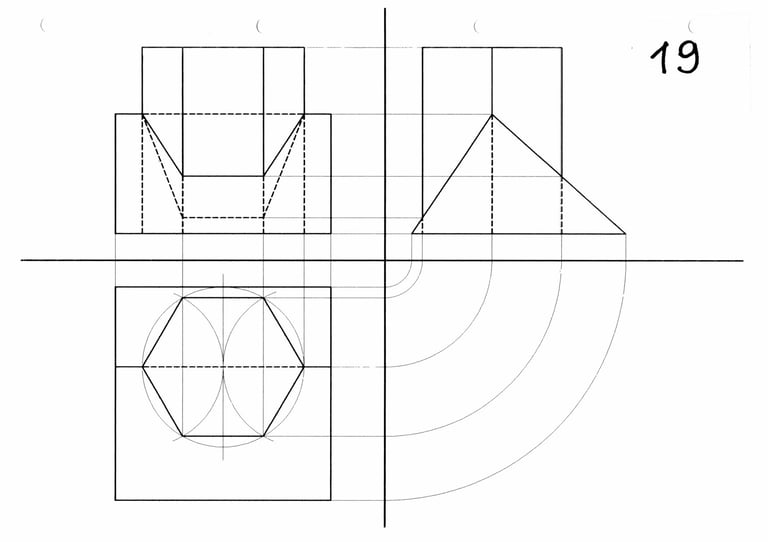

19 SVOLGIMENTO
Viene svolta in classe la proiezione ortogonale dei due prismi qui rappresentati.
Si focalizza l'attenzione dello studente sugli spigoli che si generano quando due facce piane si intersecano.
OBIETTIVI
Affrontare, attraverso le proiezioni ortogonali, il problema dell'intersezione di figure solide; saper individuare gli spigoli d'intersezione in vista e nascosti.

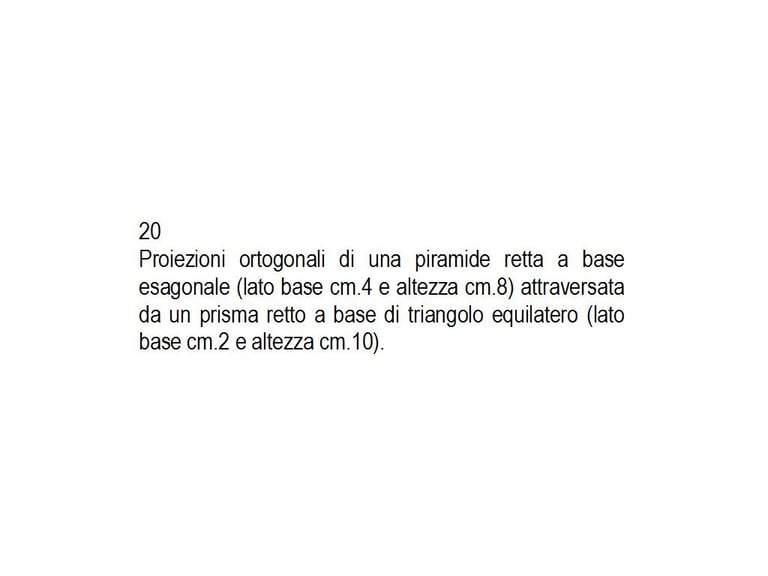

20 SVOLGIMENTO
Viene dettato questo testo accertando che la classe abbia capito come sono fatti i solidi e come sono posizionati reciprocamente.
Successivamente lo studente svolge in autonomia la proiezione ortogonale richiesta.
OBIETTIVI
Capire e disegnare un modello solido mediamente complesso; risolvere, attraverso le proiezioni ortogonali, il problema dell'intersezione di figure solide; saper individuare gli spigoli d'intersezione in vista e nascosti.
