Solidi sezionati 2
Tavola 23
CLASSE PRIMA
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=1224,h=609,fit=crop/A3QaJDW6yOHlL2nM/txt-tav-1-23-dWxebkLlMkil0pn9.jpg)
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=328,h=278,fit=crop/A3QaJDW6yOHlL2nM/txt-tav-1-23-dWxebkLlMkil0pn9.jpg)

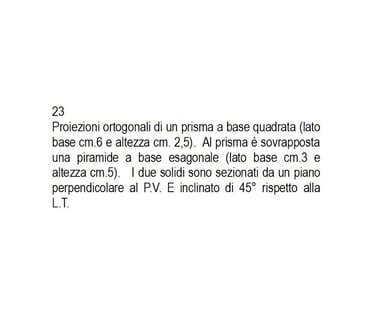

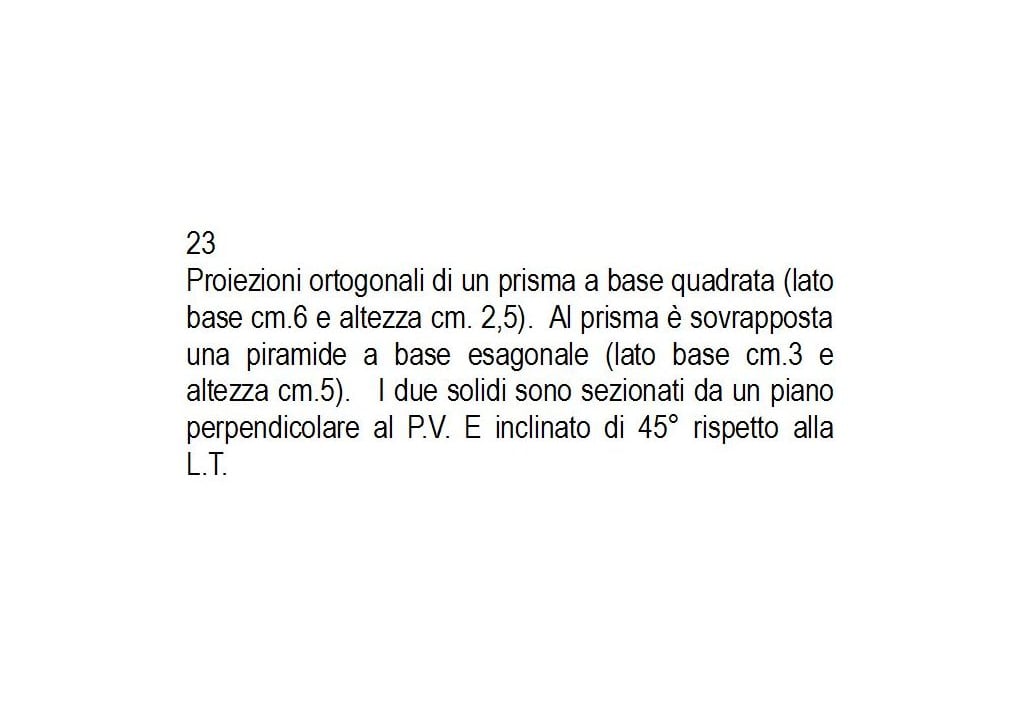

SVOLGIMENTO
Viene dettato questo testo accertando che la classe abbia capito come sono fatti i solidi, come sono posizionati reciprocamente e come agisce il piano di sezione.
Successivamente lo studente svolge in autonomia la proiezione ortogonale richiesta.
OBIETTIVI
Capire e disegnare un modello solido mediamente complesso sezionato con un piano inclinato; risolvere, attraverso le proiezioni ortogonali, il problema delle viste che la sezione genera; saper individuare gli spigoli di sezione in vista e nascosti.
